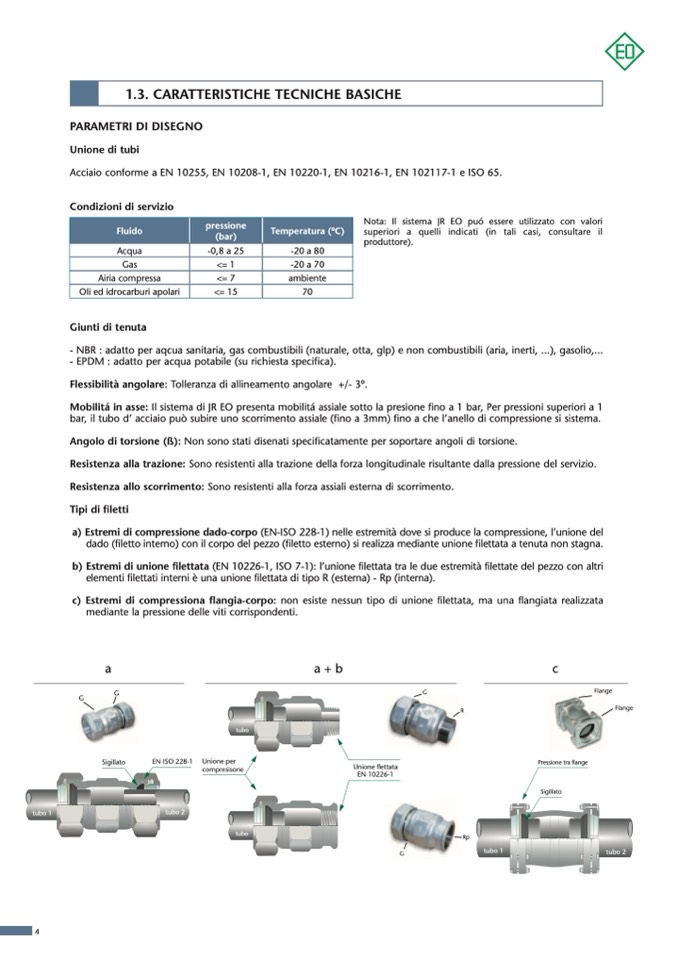

1.3. CARATTERISTICHE TECNICHE BASICHE

PARAMETRI DI DISEGNO

Unione di tubi

Acciaio conforme a EN 10255, EN 10208-1, EN 10220-1, EN 10216-1, EN 102117-1 e ISO 65.

Condizioni di servizio

Fluido

Acqua

Gas

Airia compressa

Oli ed idrocarburi apolari

Giunti di tenuta

pressione

(bar)

-0,8 a 25

<= 1

<= 7

<= 15

Temperatura (oC)

-20 a 80

-20 a 70

ambiente

70

Nota: Il sistema JR EO puó essere utilizzato con valori

- NBR : adatto per aqcua sanitaria, gas combustibili (naturale, otta, glp) e non combustibili (aria, inerti, ...), gasolio,...

- EPDM : adatto per acqua potabile (su richiesta specifica).

Flessibilità angolare: Tolleranza di allineamento angolare +/- 3o.

Mobilitá in asse: Il sistema di JR EO presenta mobilitá assiale sotto la presione fino a 1 bar, Per pressioni superiori a 1

bar, il tubo d’ acciaio può subire uno scorrimento assiale (fino a 3mm) fino a che l’anello di compressione si sistema.

Angolo di torsione (ß): Non sono stati disenati specificatamente per soportare angoli di torsione.

Resistenza alla trazione: Sono resistenti alla trazione della forza longitudinale risultante dalla pressione del servizio.

Resistenza allo scorrimento: Sono resistenti alla forza assiali esterna di scorrimento.

Tipi di filetti

a) Estremi di compressione dado-corpo (EN-ISO 228-1) nelle estremit

à dove si produce la compressione, l’unione del

dado (filetto interno) con il corpo del pezzo (filetto esterno) si realizza mediante unione filettata a tenuta non stagna.

b) Estremi di unione filettata (EN 10226-1, ISO 7-1): l’unione filettata tra le due estremità filettate del pezzo con altri

elementi filettati interni è una unione filettata di tipo R (esterna) - Rp (interna).

c) Estremi di compressiona flangia-corpo: non esiste nessun tipo di unione filettata, ma una flangiata realizzata

mediante la pressione delle viti corrispondenti.

G

G

G

Flange

Flange

tubo 2

a

a+b

c

Sigillato

EN ISO 228-1

tubo 2

tubo

Unione per

compresisone

tubo

Unione flettata

EN 10226-1

G

R

Rp

Pressione tra flange

Sigillato

superiori a quelli indicati (in tali

produttore).

casi, consultare il
