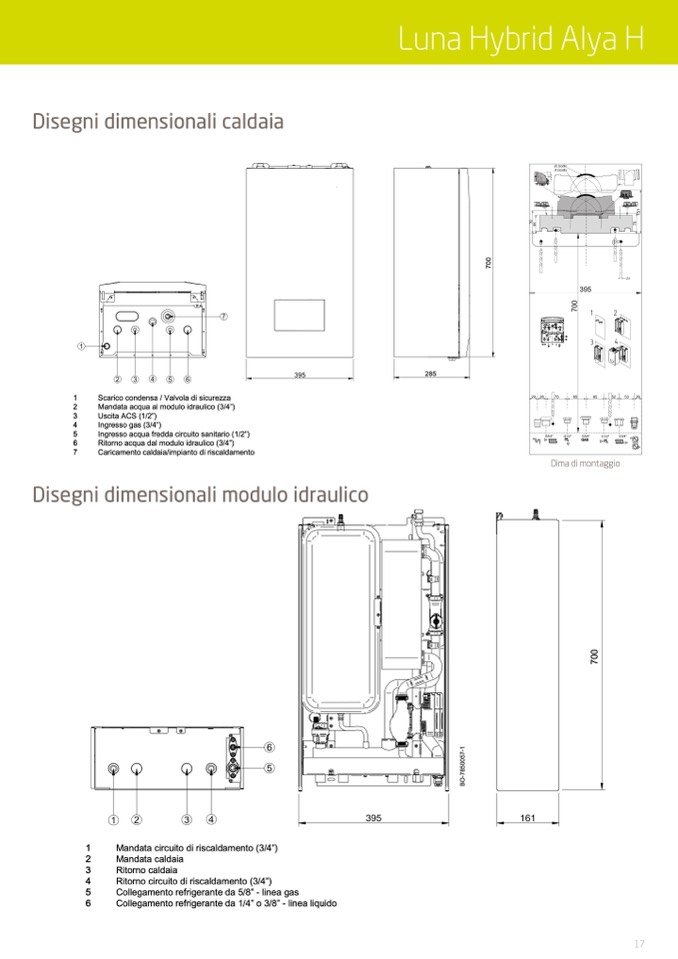

Disegni dimensionali caldaia

1

Scarico condensa / Valvola di sicurezza

2

Mandata acqua al modulo idraulico (3/4”)

3

Uscita ACS (1/2”)

4

Ingresso gas (3/4”)

5

Ingresso acqua fredda circuito sanitario (1/2”)

6

Ritorno acqua dal modulo idraulico (3/4”)

7

Caricamento caldaia/impianto di riscaldamento

Disegni dimensionali modulo idraulico

Dima di montaggio

1

Mandata circuito di riscaldamento (3/4”)

2

Mandata caldaia

3

Ritorno caldaia

4

Ritorno circuito di riscaldamento (3/4”)

5

Collegamento refrigerante da 5/8” - linea gas

6

Collegamento refrigerante da 1/4” o 3/8” - linea liquido

Luna Hybrid Alya H

285

1

-

7

5

0

5

8

7

-

O

B

0

7

0

7
