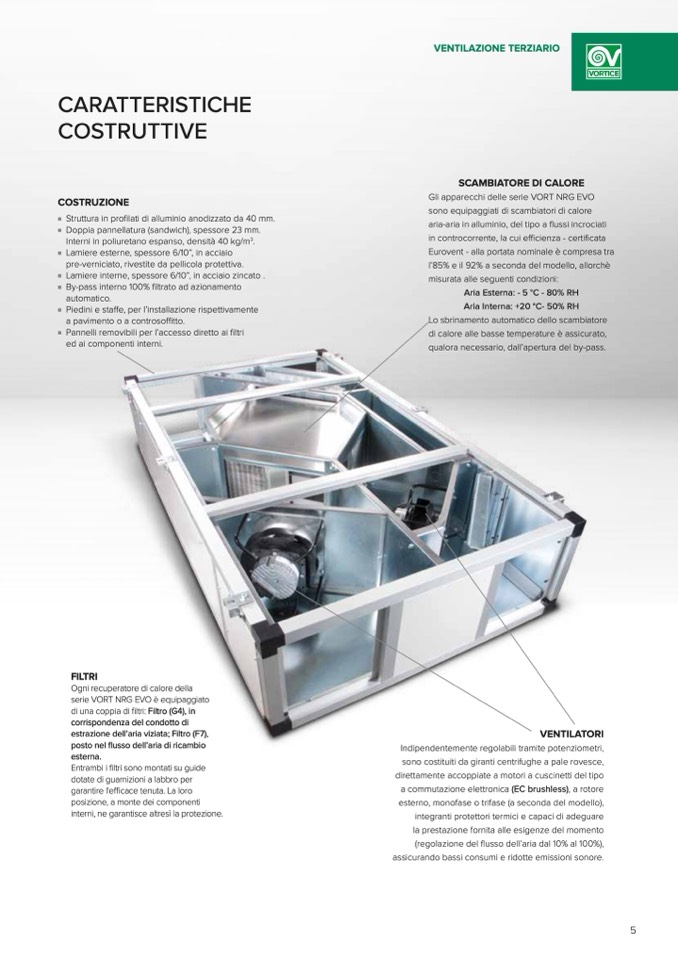

CARATTERISTICHE
COSTRUTTIVE
COSTRUZIONE
Struttura in profilati di alluminio anodizzato da 40 mm.
Doppia pannellatura (sandwich), spessore 23 mm.
Interni in poliuretano espanso, densità 40 kg/m
3
.
Lamiere esterne, spessore 6/10”, in acciaio
pre-verniciato, rivestite da pellicola protettiva.
Lamiere interne, spessore 6/10”, in acciaio zincato .
By-pass interno 100% filtrato ad azionamento
automatico.
Piedini e staffe, per l’installazione rispettivamente
a pavimento o a controsoffitto.
Pannelli removibili per l’accesso diretto ai filtri
ed ai componenti interni.
SCAMBIATORE DI CALORE
Gli apparecchi delle serie VORT NRG EVO
sono equipaggiati di scambiatori di calore
aria-aria in alluminio, del tipo a flussi incrociati
in controcorrente, la cui efficienza - certificata
Eurovent - alla portata nominale è compresa tra
l’85% e il 92% a seconda del modello, allorchè
misurata alle seguenti condizioni:
Aria Esterna: - 5 °C - 80% RH
Aria Interna: +20 °C- 50% RH
Lo sbrinamento automatico dello scambiatore
di calore alle basse temperature è assicurato,
qualora necessario, dall’apertura del by-pass.
VENTILAZIONE TERZIARIO
FILTRI
Ogni recuperatore di calore della
serie VORT NRG EVO è equipaggiato
di una coppia di filtri: Filtro (G4), in
corrispondenza del condotto di
estrazione dell’aria viziata; Filtro (F7),
posto nel flusso dell’aria di ricambio
esterna.
Entrambi i filtri sono montati su guide
dotate di guarnizioni a labbro per
garantire l'efficace tenuta. La loro
posizione, a monte dei componenti
interni, ne garantisce altresì la protezione.
VENTILATORI
Indipendentemente regolabili tramite potenziometri,
sono costituiti da giranti centrifughe a pale rovesce,
direttamente accoppiate a motori a cuscinetti del tipo
a commutazione elettronica (EC brushless), a rotore
esterno, monofase o trifase (a seconda del modello),
integranti protettori termici e capaci di adeguare
la prestazione fornita alle esigenze del momento
(regolazione del flusso dell’aria dal 10% al 100%),
assicurando bassi consumi e ridotte emissioni sonore.
