lindab | air movement

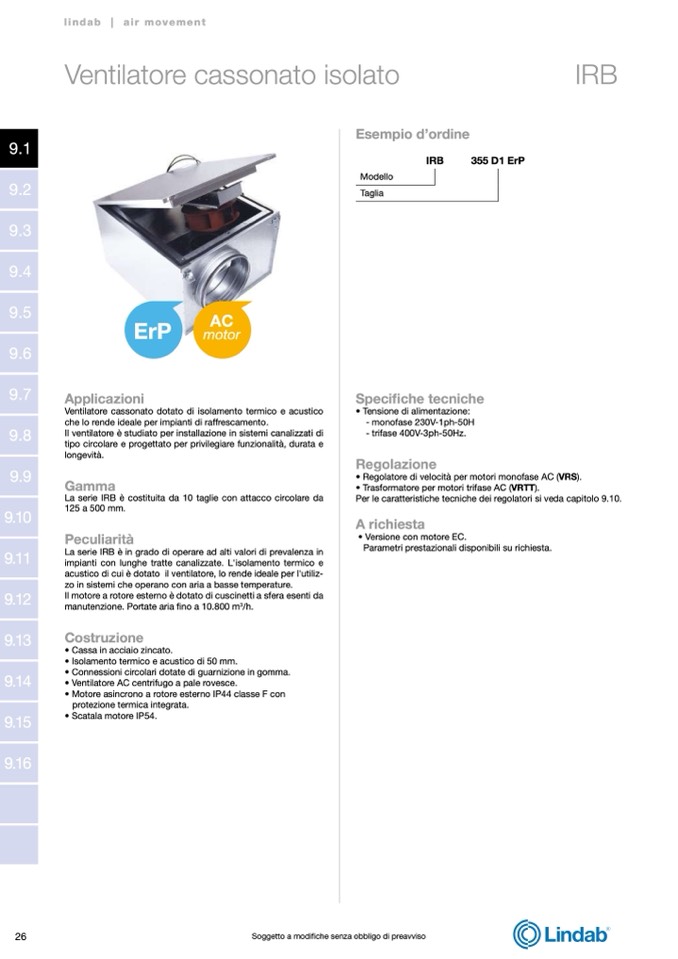

Ventilatore cassonato isolato
IRB
Esempio d’ordine
IRB
Modello
Taglia
355 D1 ErP
AC
ErP
motor
Applicazioni
Ventilatore cassonato dotato di isolamento termico e acustico
che lo rende ideale per impianti di raffrescamento.
Il ventilatore è studiato per installazione in sistemi canalizzati di
tipo circolare e progettato per privilegiare funzionalità, durata e
longevità.
Gamma
La serie IRB è costituita da 10 taglie con attacco circolare da
125 a 500 mm.
Peculiarità
La serie IRB è in grado di operare ad alti valori di prevalenza in
impianti con lunghe tratte canalizzate. L'isolamento termico e
acustico di cui è dotato il ventilatore, lo rende ideale per l'utiliz-
zo in sistemi che operano con aria a basse temperature.
Il motore a rotore esterno è dotato di cuscinetti a sfera esenti da
manutenzione. Portate aria fino a 10.800 m
3
/h.
Costruzione
• Cassa in acciaio zincato.
• Isolamento termico e acustico di 50 mm.
• Connessioni circolari dotate di guarnizione in gomma.
• Ventilatore AC centrifugo a pale rovesce.
• Motore asincrono a rotore esterno IP44 classe F con
protezione termica integrata.
• Scatala motore IP54.
Specifiche tecniche
• Tensione di alimentazione:
- monofase 230V-1ph-50H
- trifase 400V-3ph-50Hz.
Regolazione
• Regolatore di velocità per motori monofase AC (VRS).
• Trasformatore per motori trifase AC (VRTT).
Per le caratteristiche tecniche dei regolatori si veda capitolo 9.10.
A richiesta
• Versione con motore EC.
Parametri prestazionali disponibili su richiesta.
26
Soggetto a modifiche senza obbligo di preavviso
