lindab | air movement

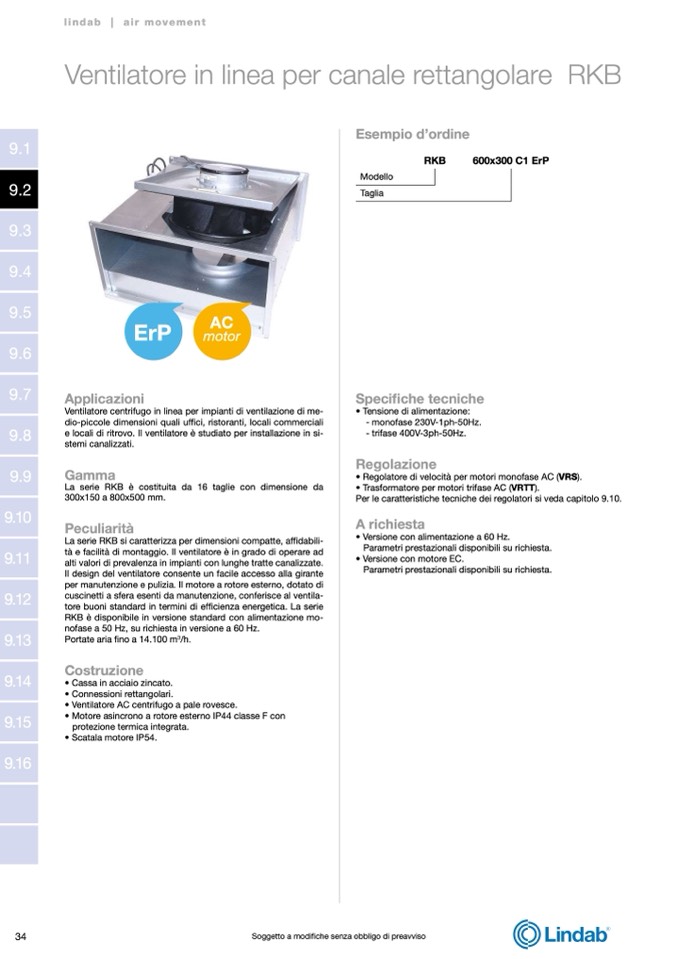

Ventilatore in linea per canale rettangolare RKB

Esempio d’ordine

RKB

600x300 C1 ErP

Modello

Taglia

AC

ErP

motor

Applicazioni

Ventilatore centrifugo in linea per impianti di ventilazione di me-

dio-piccole dimensioni quali uffici, ristoranti, locali commerciali

e locali di ritrovo. Il ventilatore è studiato per installazione in si-

stemi canalizzati.

Gamma

La serie RKB è costituita da 16 taglie con dimensione da

300x150 a 800x500 mm.

Peculiarità

La serie RKB si caratterizza per dimensioni compatte, affidabili-

tà e facilità di montaggio. Il ventilatore è in grado di operare ad

alti valori di prevalenza in impianti con lunghe tratte canalizzate.

Il design del ventilatore consente un facile accesso alla girante

per manutenzione e pulizia. Il motore a rotore esterno, dotato di

cuscinetti a sfera esenti da manutenzione, conferisce al ventila-

tore buoni standard in termini di efficienza energetica. La serie

RKB è disponibile in versione standard con alimentazione mo-

nofase a 50 Hz, su richiesta in versione a 60 Hz.

Portate aria fino a 14.100 m

3

/h.

Costruzione

• Cassa in acciaio zincato.

• Connessioni rettangolari.

• Ventilatore AC centrifugo a pale rovesce.

• Motore asincrono a rotore esterno IP44 classe F con

protezione termica integrata.

• Scatala motore IP54.

Specifiche tecniche

• Tensione di alimentazione:

- monofase 230V-1ph-50Hz.

- trifase 400V-3ph-50Hz.

Regolazione

• Regolatore di velocità per motori monofase AC (VRS).

• Trasformatore per motori trifase AC (VRTT).

Per le caratteristiche tecniche dei regolatori si veda capitolo 9.10.

A richiesta

• Versione con alimentazione a 60 Hz.

Parametri prestazionali disponibili su richiesta.

• Versione con motore EC.

Parametri prestazionali disponibili su richiesta.

34

Soggetto a modifiche senza obbligo di preavviso
