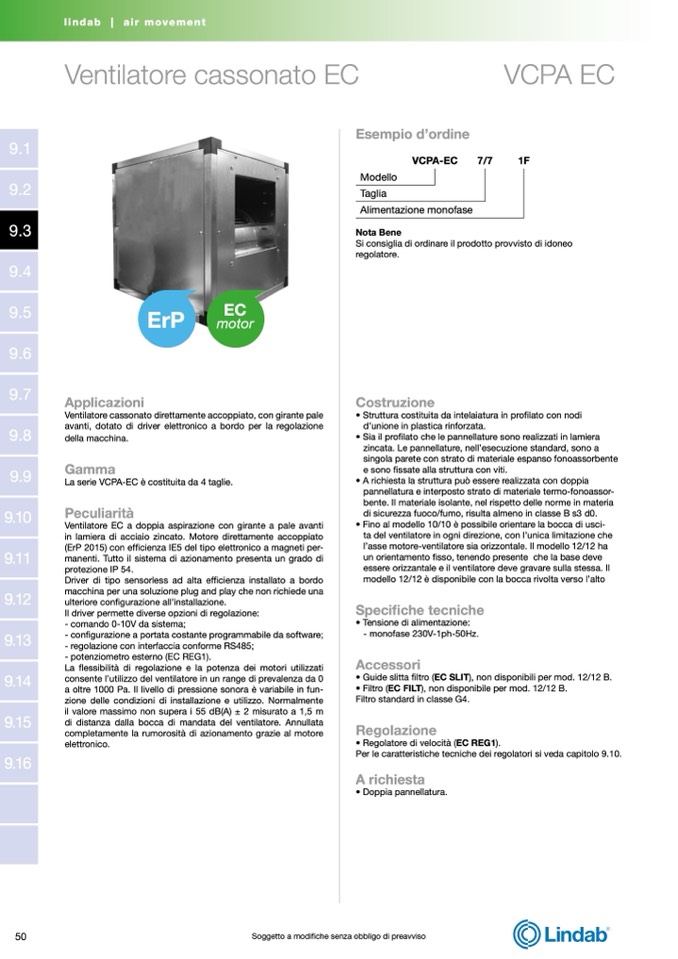

Ventilatore cassonato EC

VCPA EC

Esempio d’ordine

VCPA-EC

7/7

Modello

Taglia

Alimentazione monofase

Nota Bene

1F

Applicazioni

EC

ErP

motor

Si consiglia di ordinare il prodotto provvisto di idoneo

regolatore.

Costruzione

• Struttura costituita da intelaiatura in profilato con nodi

d’unione in plastica rinforzata.

• Sia il profilato che le pannellature sono realizzati in lamiera

zincata. Le pannellature, nell’esecuzione standard, sono a

singola parete con strato di materiale espanso fonoassorbente

e sono fissate alla struttura con viti.

• A richiesta la struttura può essere realizzata con doppia

pannellatura e interposto strato di materiale termo-fonoassor-

bente. Il materiale isolante, nel rispetto delle norme in materia

di sicurezza fuoco/fumo, risulta almeno in classe B s3 d0.

• Fino al modello 10/10 è possibile orientare la bocca di usci-

ta del ventilatore in ogni direzione, con l’unica limitazione che

l’asse motore-ventilatore sia orizzontale. Il modello 12/12 ha

un orientamento fisso, tenendo presente che la base deve

essere orizzantale e il ventilatore deve gravare sulla stessa. Il

modello 12/12 è disponibile con la bocca rivolta verso l’alto

Specifiche tecniche

• Tensione di alimentazione:

- monofase 230V-1ph-50Hz.

Accessori

• Guide slitta filtro (EC SLIT), non disponibili per mod. 12/12 B.

• Filtro (EC FILT), non disponibile per mod. 12/12 B.

Filtro standard in classe G4.

Regolazione

• Regolatore di velocità (EC REG1).

Per le caratteristiche tecniche dei regolatori si veda capitolo 9.10.

A richiesta

• Doppia pannellatura.

Ventilatore cassonato direttamente accoppiato, con girante pale

avanti, dotato di driver elettronico a bordo per la regolazione

della macchina.

Gamma

La serie VCPA-EC è costituita da 4 taglie.

Peculiarità

Ventilatore EC a doppia aspirazione con girante a pale avanti

in lamiera di acciaio zincato. Motore direttamente accoppiato

(ErP 2015) con efficienza IE5 del tipo elettronico a magneti per-

manenti. Tutto il sistema di azionamento presenta un grado di

protezione IP 54.

Driver di tipo sensorless ad alta efficienza installato a bordo

macchina per una soluzione plug and play che non richiede una

ulteriore configurazione all’installazione.

Il driver permette diverse opzioni di regolazione:

- comando 0-10V da sistema;

- configurazione a portata costante programmabile da software;

- regolazione con interfaccia conforme RS485;

- potenziometro esterno (EC REG1).

La flessibilità di regolazione e la potenza dei motori utilizzati

consente l’utilizzo del ventilatore in un range di prevalenza da 0

a oltre 1000 Pa. Il livello di pressione sonora

è variabile in fun-

zione delle condizioni di installazione e utilizzo. Normalmente

il valore massimo non supera i 55 dB(A) ± 2 misurato a 1,5 m

di distanza dalla bocca di mandata del ventilatore. Annullata

completamente la rumorosità di azionamento grazie al motore

elettronico.
