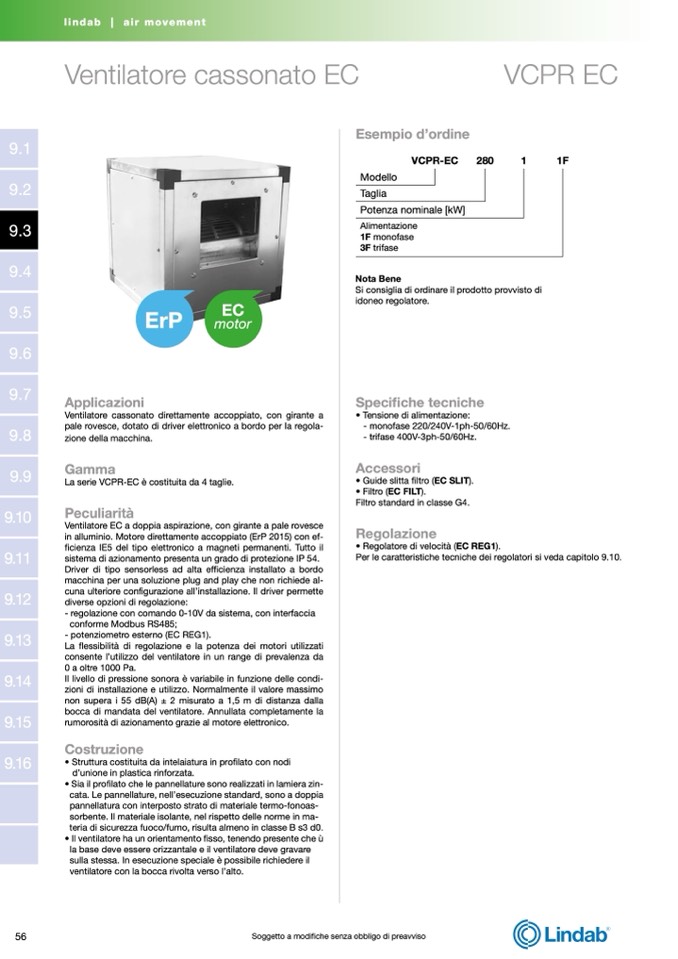

Ventilatore cassonato EC

VCPR EC

Esempio d’ordine

VCPR-EC

Modello

Taglia

Potenza nominale [kW]

Alimentazione

1F monofase

3F trifase

Nota Bene

280

1

1F

Applicazioni

EC

ErP

motor

Si consiglia di ordinare il prodotto provvisto di

idoneo regolatore.

Specifiche tecniche

• Tensione di alimentazione:

- monofase 220/240V-1ph-50/60Hz.

- trifase 400V-3ph-50/60Hz.

Accessori

• Guide slitta filtro (EC SLIT).

• Filtro (EC FILT).

Filtro standard in classe G4.

Regolazione

• Regolatore di velocità (EC REG1).

Per le caratteristiche tecniche dei regolatori si veda capitolo 9.10.

Ventilatore cassonato direttamente accoppiato, con girante a

pale rovesce, dotato di driver elettronico a bordo per la regola-

zione della macchina.

Gamma

La serie VCPR-EC è costituita da 4 taglie.

Peculiarità

Ventilatore EC a doppia aspirazione, con girante a pale rovesce

in alluminio. Motore direttamente accoppiato (ErP 2015) con ef-

ficienza IE5 del tipo elettronico a magneti permanenti. Tutto il

sistema di azionamento presenta un grado di protezione IP 54.

Driver di tipo sensorless ad alta efficienza installato a bordo

macchina per una soluzione plug and play che non richiede al-

cuna ulteriore configurazione all’installazione. Il driver permette

diverse opzioni di regolazione:

- regolazione con comando 0-10V da sistema, con interfaccia

conforme Modbus RS485;

- potenziometro esterno (EC REG1).

La flessibilità di regolazione e la potenza dei motori utilizzati

consente l’utilizzo del ventilatore in un range di prevalenza da

0 a oltre 1000 Pa.

Il livello di pressione sonora è variabile in funzione delle condi-

zioni di installazione e utilizzo. Normalmente il valore massimo

non supera i 55 dB(A) ± 2 misurato a 1,5 m di distanza dalla

bocca di mandata del ventilatore. Annullata completamente la

rumorosità di azionamento grazie al motore elettronico.

Costruzione

• Struttura costituita da intelaiatura in profilato con nodi

d’unione in plastica rinforzata.

• Sia il profilato che le pannellature sono realizzati in lamiera zin-

cata. Le pannellature, nell’esecuzione standard, sono a doppia

pannellatura con interposto strato di materiale termo-fonoas-

sorbente. Il materiale isolante, nel rispetto delle norme in ma-

teria di sicurezza fuoco/fumo, risulta almeno in classe B s3 d0.

• Il ventilatore ha un orientamento fisso, tenendo presente che ù

la base deve essere orizzantale e il ventilatore deve gravare

sulla stessa. In esecuzione speciale

è possibile richiedere il

ventilatore con la bocca rivolta verso l’alto.
