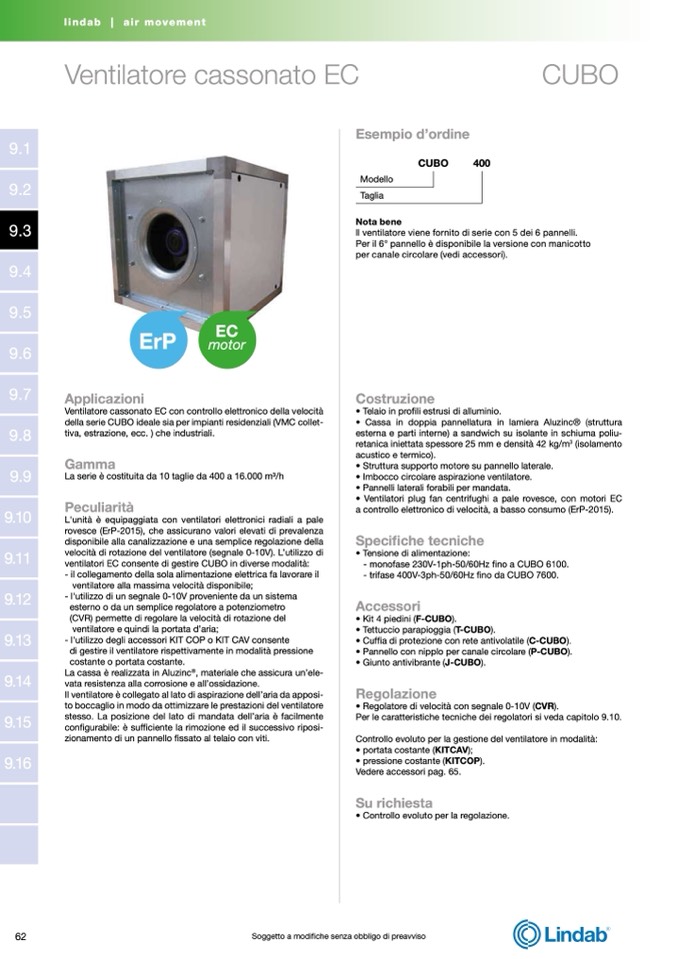

Ventilatore cassonato EC

CUBO

Esempio d’ordine

CUBO

400

Modello

Taglia

Nota bene

EC

ErP

motor

Applicazioni

Ventilatore cassonato EC con controllo elettronico della velocità

della serie CUBO ideale sia per impianti residenziali (VMC collet-

tiva, estrazione, ecc. ) che industriali.

Gamma

La serie è costituita da 10 taglie da 400 a 16.000 m3/h

Peculiarità

L'unità è equipaggiata con ventilatori elettronici radiali a pale

rovesce (ErP-2015), che assicurano valori elevati di prevalenza

disponibile alla canalizzazione e una semplice regolazione della

velocità di rotazione del ventilatore (segnale 0-10V). L’utilizzo di

ventilatori EC consente di gestire CUBO in diverse modalità:

- il collegamento della sola alimentazione elettrica fa lavorare il

ventilatore alla massima velocità disponibile;

- l'utilizzo di un segnale 0-10V proveniente da un sistema

esterno o da un semplice regolatore a potenziometro

(CVR) permette di regolare la velocità di rotazione del

ventilatore e quindi la portata d’aria;

- l'utilizzo degli accessori KIT COP o KIT CAV consente

di gestire il ventilatore rispettivamente in modalità pressione

costante o portata costante.

La cassa è realizzata in Aluzinc

®

, materiale che assicura un’ele-

vata resistenza alla corrosione e all’ossidazione.

Il ventilatore è collegato al lato di aspirazione dell’aria da apposi-

to boccaglio in modo da ottimizzare le prestazioni del ventilatore

stesso. La posizione del lato di mandata dell’aria è facilmente

configurabile: è sufficiente la rimozione ed il successivo riposi-

zionamento di un pannello fissato al telaio con viti.

ll ventilatore viene fornito di serie con 5 dei 6 pannelli.

Per il 6° pannello è disponibile la versione con manicotto

per canale circolare (vedi accessori).

Costruzione

• Telaio in profili estrusi di alluminio.

• Cassa in doppia pannellatura in lamiera Aluzinc® (struttura

esterna e parti interne) a sandwich su isolante in schiuma poliu-

retanica iniettata spessore 25 mm e densità 42 kg/m

3

(isolamento

acustico e termico).

• Struttura supporto motore su pannello laterale.

• Imbocco circolare aspirazione ventilatore.

• Pannelli laterali forabili per mandata.

• Ventilatori plug fan centrifughi a pale rovesce, con motori EC

a controllo elettronico di velocità, a basso consumo (ErP-2015).

Specifiche tecniche

• Tensione di alimentazione:

- monofase 230V-1ph-50/60Hz fino a CUBO 6100.

- trifase 400V-3ph-50/60Hz fino da CUBO 7600.

Accessori

• Kit 4 piedini (F-CUBO).

• Tettuccio parapioggia (T-CUBO).

• Cuffia di protezione con rete antivolatile (C-CUBO).

• Pannello con nipplo per canale circolare (P-CUBO).

• Giunto antivibrante (J-CUBO).

Regolazione

• Regolatore di velocità con segnale 0-10V (CVR).

Per le caratteristiche tecniche dei regolatori si veda capitolo 9.10.

Controllo evoluto per la gestione del ventilatore in modalità:

• portata costante (KITCAV);

• pressione costante (KITCOP).

Vedere accessori pag. 65.

Su richiesta

• Controllo evoluto per la regolazione.
