lindab | air movement

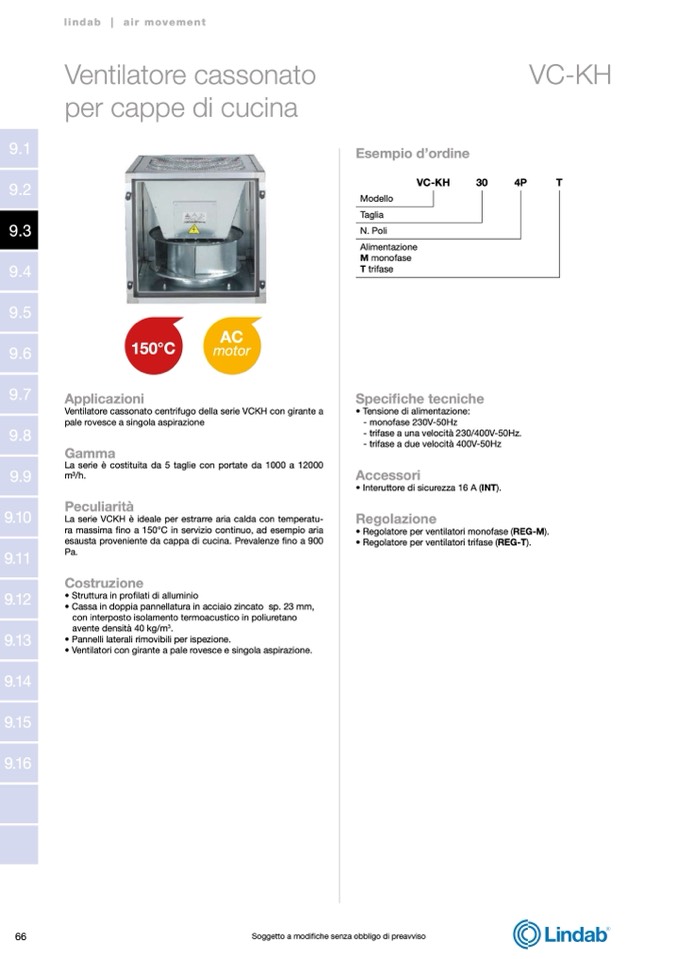

Ventilatore cassonato

per cappe di cucina

AC

motor

Esempio d’ordine

VC-KH

30

Modello

Taglia

N. Poli

Alimentazione

M monofase

T trifase

Specifiche tecniche

VC-KH

4P

T

150°C

Applicazioni

Ventilatore cassonato centrifugo della serie VCKH con girante a

pale rovesce a singola aspirazione

Gamma

La serie è costituita da 5 taglie con portate da 1000 a 12000

m3/h.

Peculiarità

La serie VCKH è ideale per estrarre aria calda con temperatu-

ra massima fino a 150°C in servizio continuo, ad esempio aria

esausta proveniente da cappa di cucina. Prevalenze fino a 900

Pa.

Costruzione

• Struttura in profilati di alluminio

• Cassa in doppia pannellatura in acciaio zincato sp. 23 mm,

con interposto isolamento termoacustico in poliuretano

avente densità 40 kg/m

3

.

• Pannelli laterali rimovibili per ispezione.

• Ventilatori con girante a pale rovesce e singola aspirazione.

• Tensione di alimentazione:

- monofase 230V-50Hz

- trifase a una velocità 230/400V-50Hz.

- trifase a due velocità 400V-50Hz

Accessori

• Interuttore di sicurezza 16 A (INT).

Regolazione

• Regolatore per ventilatori monofase (REG-M).

• Regolatore per ventilatori trifase (REG-T).

66

Soggetto a modifiche senza obbligo di preavviso
