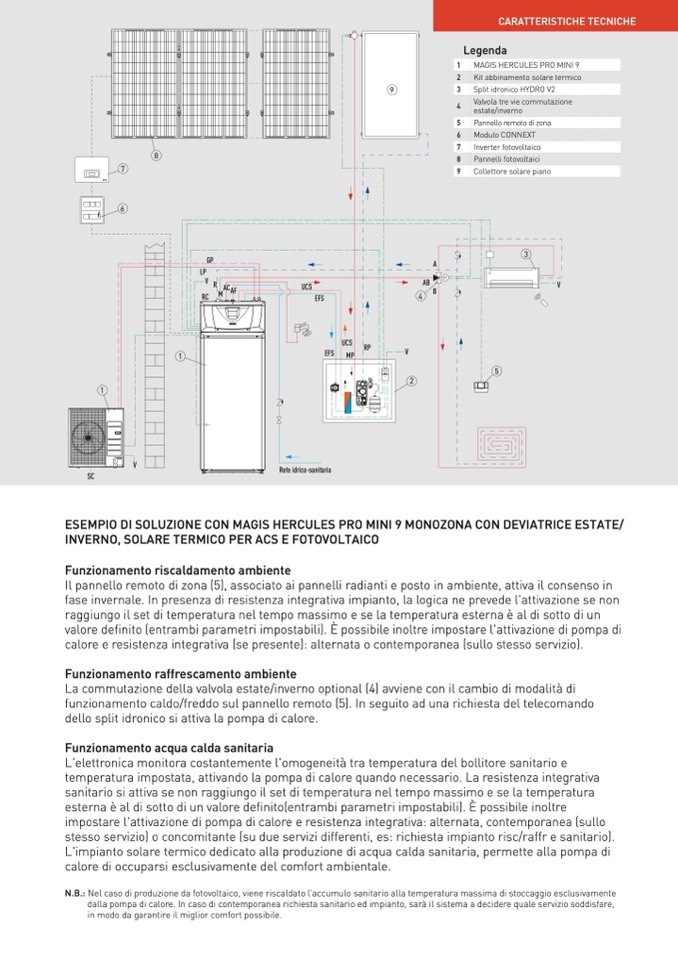

ESEMPIO DI SOLUZIONE CON MAGIS HERCULES PRO MINI 9 MONOZONA CON DEVIATRICE ESTATE/
INVERNO, SOLARE TERMICO PER ACS E FOTOVOLTAICO
Funzionamento riscaldamento ambiente
Il pannello remoto di zona (5), associato ai pannelli radianti e posto in ambiente, attiva il consenso in
fase invernale. In presenza di resistenza integrativa impianto, la logica ne prevede l'attivazione se non
raggiungo il set di temperatura nel tempo massimo e se la temperatura esterna è al di sotto di un
valore definito (entrambi parametri impostabili). È possibile inoltre impostare l'attivazione di pompa di
calore e resistenza integrativa (se presente): alternata o contemporanea (sullo stesso servizio).
Funzionamento raffrescamento ambiente
La commutazione della valvola estate/inverno optional (4) avviene con il cambio di modalità di
funzionamento caldo/freddo sul pannello remoto (5). In seguito ad una richiesta del telecomando
dello split idronico si attiva la pompa di calore.
Funzionamento acqua calda sanitaria
L'elettronica monitora costantemente l'omogeneità tra temperatura del bollitore sanitario e
temperatura impostata, attivando la pompa di calore quando necessario. La resistenza integrativa
sanitario si attiva se non raggiungo il set di temperatura nel tempo massimo e se la temperatura
esterna è al di sotto di un valore definito(entrambi parametri impostabili). È possibile inoltre
impostare l'attivazione di pompa di calore e resistenza integrativa: alternata, contemporanea (sullo
stesso servizio) o concomitante (su due servizi differenti, es: richiesta impianto risc/raffr e sanitario).
L'impianto solare termico dedicato alla produzione di acqua calda sanitaria, permette alla pompa di
calore di occuparsi esclusivamente del comfort ambientale.
N.B.: Nel caso di produzione da fotovoltaico, viene riscaldato l’accumulo sanitario alla temperatura massima di stoccaggio esclusivamente
dalla pompa di calore. In caso di contemporanea richiesta sanitario ed impianto, sarà il sistema a decidere quale servizio soddisfare,
in modo da garantire il miglior comfort possibile.
