1

SC

Rete idrico-sanitaria

1

AF

RC

MP

RP

5

ZCS

7

8

6

GP LP

2

Legenda

1

MAGIS HERCULES PRO 14

2

Ventilconvettore HYDRO FS

3

Deumidificatori ad incasso

4

Pannello remoto di zona

5

Split idronico HYDRO V2

6

Modulo CONNEXT

7

Inverter fotovoltaico

8

Pannelli fotovoltaici

RZ3

MZ3

RZ2

MZ2

RZ2

MZ1

AC

4

Caldo/freddo

3

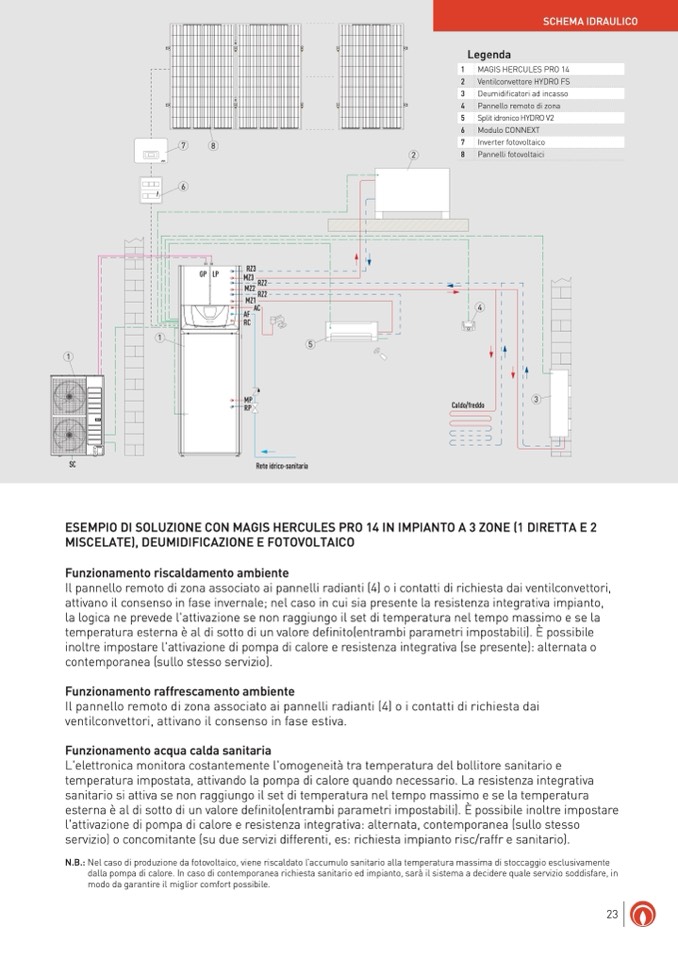

ESEMPIO DI SOLUZIONE CON MAGIS HERCULES PRO 14 IN IMPIANTO A 3 ZONE (1 DIRETTA E 2

MISCELATE), DEUMIDIFICAZIONE E FOTOVOLTAICO

Funzionamento riscaldamento ambiente

Il pannello remoto di zona associato ai pannelli radianti (4) o i contatti di richiesta dai ventilconvettori,

attivano il consenso in fase invernale; nel caso in cui sia presente la resistenza integrativa impianto,

la logica ne prevede l'attivazione se non raggiungo il set di temperatura nel tempo massimo e se la

temperatura esterna è al di sotto di un valore definito(entrambi parametri impostabili). È possibile

inoltre impostare l'attivazione di pompa di calore e resistenza integrativa (se presente): alternata o

contemporanea (sullo stesso servizio).

Funzionamento raffrescamento ambiente

Il pannello remoto di zona associato ai pannelli radianti (4) o i contatti di richiesta dai

ventilconvettori, attivano il consenso in fase estiva.

Funzionamento acqua calda sanitaria

L'elettronica monitora costantemente l'omogeneità tra temperatura del bollitore sanitario e

temperatura impostata, attivando la pompa di calore quando necessario. La resistenza integrativa

sanitario si attiva se non raggiungo il set di temperatura nel tempo massimo e se la temperatura

esterna è al di sotto di un valore definito(entrambi parametri impostabili). È possibile inoltre impostare

l'attivazione di pompa di calore e resistenza integrativa: alternata, contemporanea (sullo stesso

servizio) o concomitante (su due servizi differenti, es: richiesta impianto risc/raffr e sanitario).

N.B.: Nel caso di produzione da fotovoltaico, viene riscaldato l’accumulo sanitario alla temperatura massima di stoccaggio esclusivamente

dalla pompa di calore. In caso di contemporanea richiesta sanitario ed impianto, sarà il sistema a decidere quale servizio soddisfare, in

modo da garantire il miglior comfort possibile.

SCHEMA IDRAULICO

23
