90°

per installazioni all’interno

degli ambienti.

Installazione verticale e orizzontale

Generatore PKE con Vano Bruciatore

3

2

1

Installazione del generatore in esterno con canalizzazione

(1) Canale di aspirazione aria, dove per normativa sia ammesso il

ricircolo

(2) Filtro aspirazione aria

(3) Canale di mandata aria

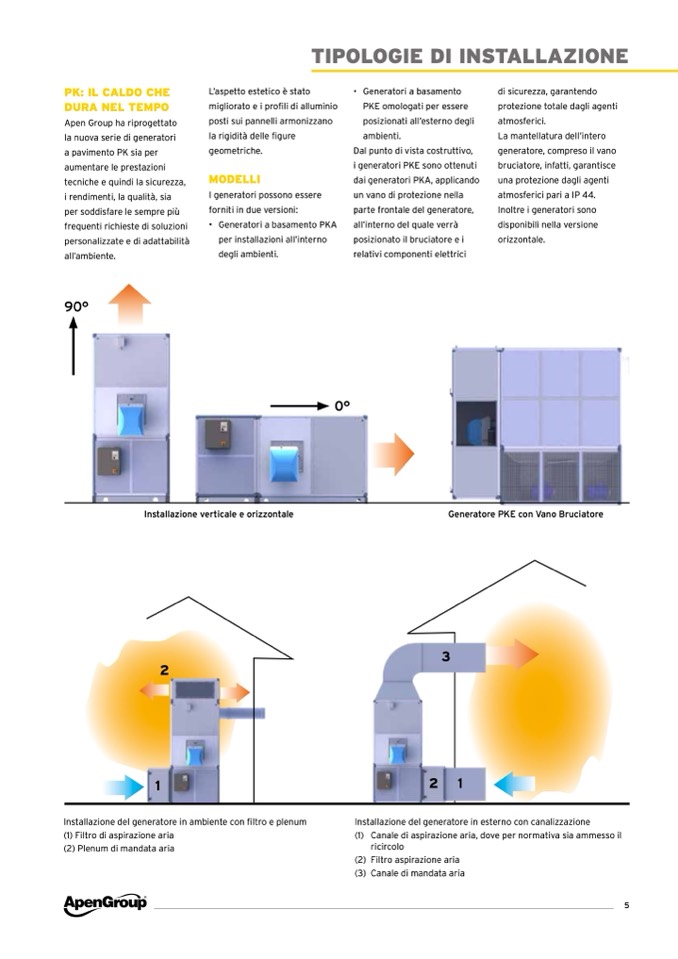

TIPOLOGIE DI INSTALLAZIONE

PK: IL CALDO CHE

DURA NEL TEMPO

Apen Group ha riprogettato

la nuova serie di generatori

a pavimento PK sia per

aumentare le prestazioni

tecniche e quindi la sicurezza,

i rendimenti, la qualità, sia

per soddisfare le sempre più

frequenti richieste di soluzioni

personalizzate e di adattabilità

all’ambiente.

L’aspetto estetico è stato

migliorato e i profili di alluminio

posti sui pannelli armonizzano

la rigidità delle figure

geometriche.

MODELLI

I generatori possono essere

forniti in due versioni:

• Generatori a basamento PKA

• Generatori a basamento

PKE omologati per essere

posizionati all’esterno degli

ambienti.

Dal punto di vista costruttivo,

i generatori PKE sono ottenuti

dai generatori PKA, applicando

un vano di protezione nella

parte frontale del generatore,

all’interno del quale verrà

posizionato il bruciatore e i

relativi componenti elettrici

di sicurezza, garantendo

protezione totale dagli agenti

atmosferici.

La mantellatura dell’intero

generatore, compreso il vano

bruciatore, infatti, garantisce

una protezione dagli agenti

atmosferici pari a IP 44.

Inoltre i generatori sono

disponibili nella versione

orizzontale.

0°

2

1

Installazione del generatore in ambiente con filtro e plenum

(1) Filtro di aspirazione aria

(2) Plenum di mandata aria

5
