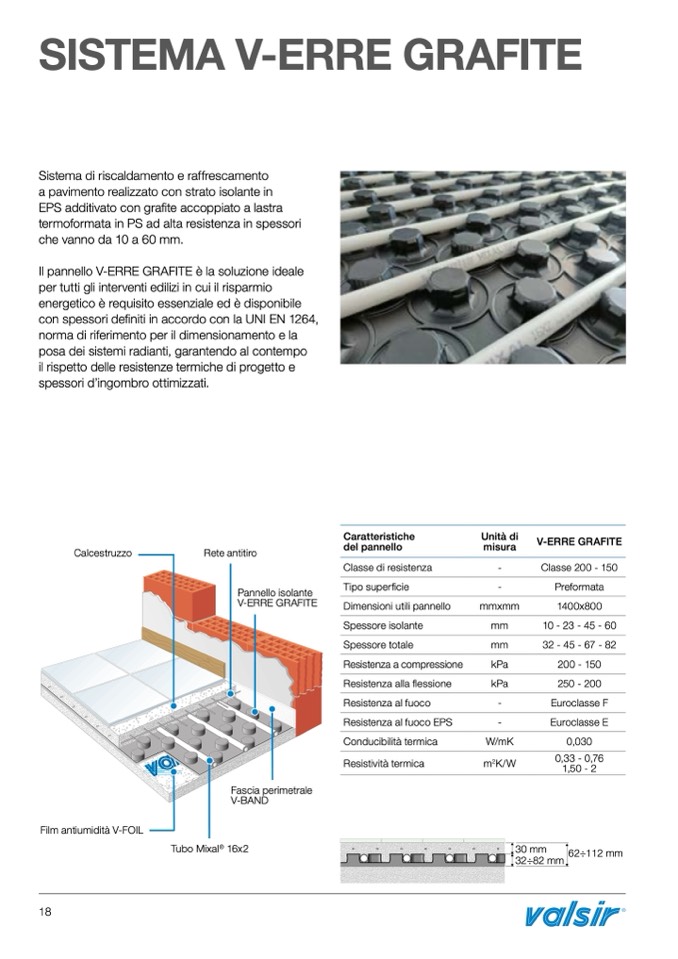

SISTEMA V-ERRE GRAFITE

Sistema di riscaldamento e raffrescamento

a pavimento realizzato con strato isolante in

EPS additivato con grafite accoppiato a lastra

termoformata in PS ad alta resistenza in spessori

che vanno da 10 a 60 mm.

Il pannello V-ERRE GRAFITE

è la soluzione ideale

per tutti gli interventi edilizi in cui il risparmio

energetico è requisito essenziale ed

è disponibile

con spessori definiti in accordo con la UNI EN 1264,

norma di riferimento per il dimensionamento e la

posa dei sistemi radianti, garantendo al contempo

il rispetto delle resistenze termiche di progetto e

spessori d’ingombro ottimizzati.

Calcestruzzo

Rete antitiro

Pannello isolante

V-ERRE GRAFITE

Caratteristiche

Unità di

del pannello

misura

Classe di resistenza

-

Tipo superficie

-

Dimensioni utili pannello

mmxmm

Spessore isolante

mm

Spessore totale

mm

Resistenza a compressione

kPa

Resistenza alla flessione

kPa

Resistenza al fuoco

-

Resistenza al fuoco EPS

-

Conducibilità termica

W/mK

Resistività termica

m

2

K/W

V-ERRE GRAFITE

Classe 200 - 150

Preformata

1400x800

10 - 23 - 45 - 60

32 - 45 - 67 - 82

200 - 150

250 - 200

Euroclasse F

Euroclasse E

0,030

0,33 - 0,76

1,50 - 2

Film antiumidità V-FOIL

Fascia perimetrale

V-BAND

Tubo Mixal

®

16x2

30 mm

32÷82 mm

62÷112 mm

18
