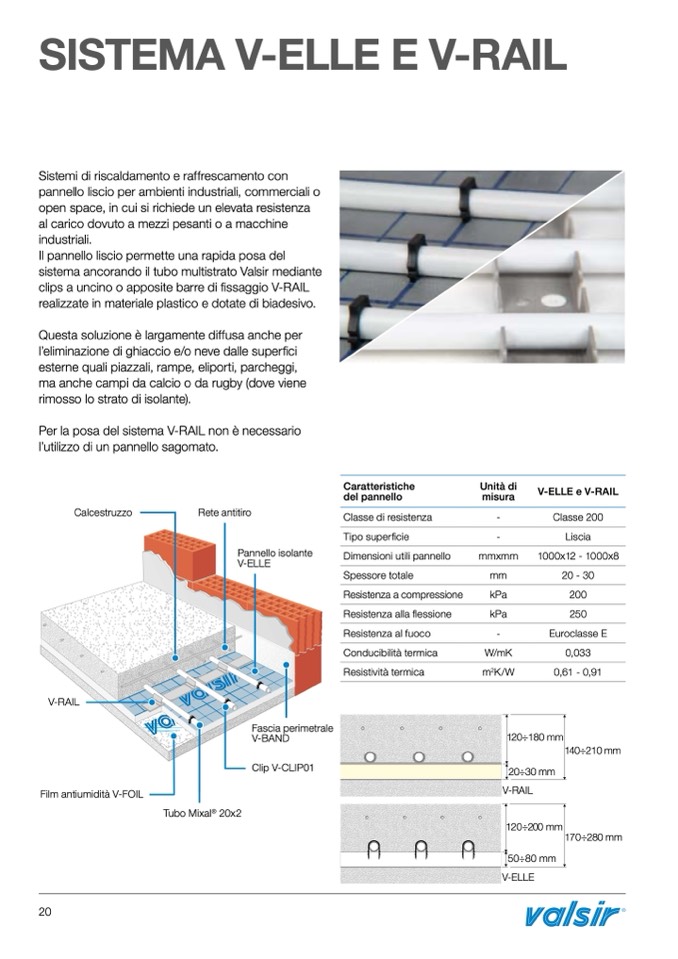

SISTEMA V-ELLE E V-RAIL

Sistemi di riscaldamento e raffrescamento con

pannello liscio per ambienti industriali, commerciali o

open space, in cui si richiede un elevata resistenza

al carico dovuto a mezzi pesanti o a macchine

industriali.

Il pannello liscio permette una rapida posa del

sistema ancorando il tubo multistrato Valsir mediante

clips a uncino o apposite barre di fissaggio V-RAIL

realizzate in materiale plastico e dotate di biadesivo.

Questa soluzione

è largamente diffusa anche per

l’eliminazione di ghiaccio e/o neve dalle superfici

esterne quali piazzali, rampe, eliporti, parcheggi,

ma anche campi da calcio o da rugby (dove viene

rimosso lo strato di isolante).

Per la posa del sistema V-RAIL non è necessario

l’utilizzo di un pannello sagomato.

Calcestruzzo

Rete antitiro

Pannello isolante

V-ELLE

Caratteristiche

del pannello

Classe di resistenza

Tipo superficie

Dimensioni utili pannello

Spessore totale

Resistenza a compressione

Resistenza alla flessione

Resistenza al fuoco

Conducibilità termica

Resistività termica

Unità di

misura

-

-

mmxmm

mm

kPa

kPa

-

W/mK

m

2

K/W

V-ELLE e V-RAIL

Classe 200

Liscia

1000x12 - 1000x8

20 - 30

200

250

Euroclasse E

0,033

0,61 - 0,91

V-RAIL

Film antiumidità V-FOIL

Fascia perimetrale

V-BAND

Clip V-CLIP01

120÷180 mm

20÷30 mm

V-RAIL

120÷200 mm

170÷280 mm

50÷80 mm

V-ELLE

140÷210 mm

Tubo Mixal

®

20x2

20
